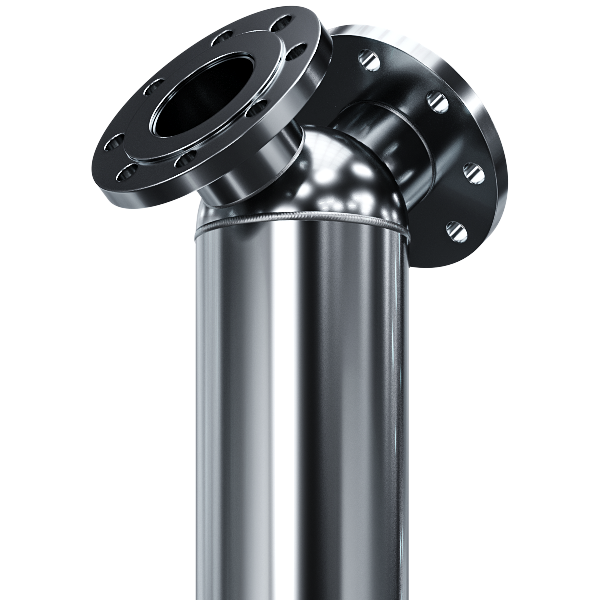

Shell&tubes warmtewisselaars
Shell&tube warmtewisselaars worden toegepast in: HVAC-installaties, stadsverwarming, warmtepompen, koelsystemen, voedingsindustrie, energiecentrales, afvalwaterzuivering, olie-koeling en chemische industrie.
Constructie
Buizen: De buizen zijn vervaardigd van roestvast staal (AISI 304 of AISI 316) met een buitendiameter van Ø 8 mm of Ø 10 mm. Verkrijgbaar met gladde of gegolfde buis uitvoering. Gegolfde buizen verhogen de turbulentie in de doorstroming en verbeteren zo het warmteoverdrachtsrendement. Gladde buizen bieden een lagere drukval, met name bij hoge debieten.
Mantel: De mantel is volledig vervaardigd uit hoogwaardig austenitisch roestvast staal (AISI 304 of AISI 316). Mantelaansluitingen zijn beschikbaar in RVS of koolstofstaal.
Aansluitingen: Beschikbaar als flensaansluitingen (RVS/koolstofstaal), lasverbindingen (WD) en schroefdraadaansluitingen (ET). Aansluitingen van G1¼” t/m G4″ (schroefdraad) en DN32 t/m DN250 (flens).
Uitvoeringen:

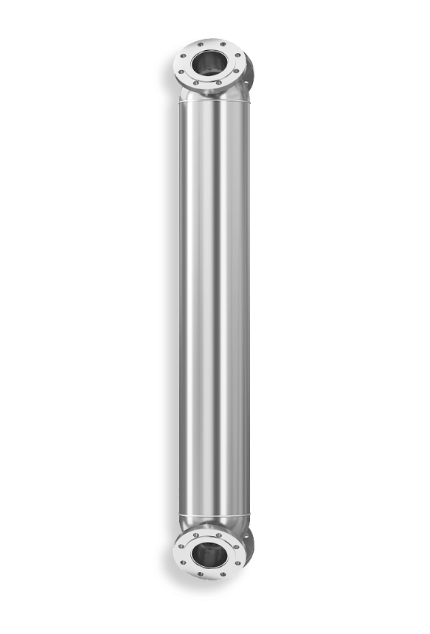

- standaard uitvoering met 90° aansluithoek

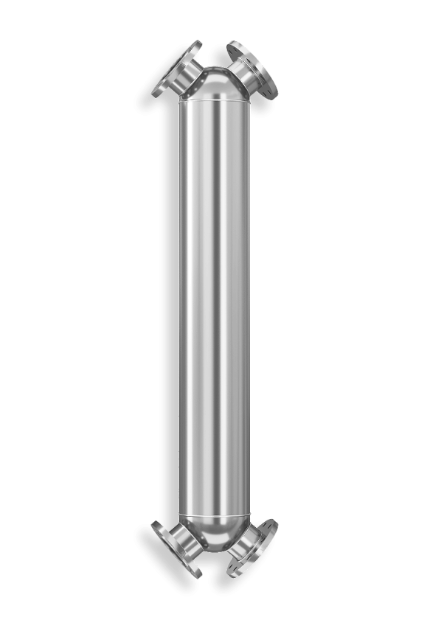

- uitvoering met 45° aansluithoek voor installaties met hogere eisen
- volledig in AISI 316
- volledig in AISI 304
- Verticale installatie mogelijk voor ruimtebesparing
Standaard opties:
- Gladde of gecorругeerde buizen
- Diverse aansluittypen (flens, las, schroefdraad, Victaulic)
- RVS of koolstofstalen mantelaansluitingen
| Parameter | JAD K |
|---|---|
| Normen | PED · ASME |
| Max. druk buizen | 16–35 bar |
| Max. druk mantel | 16 bar |
| Max. temp. buizen | tot 250°C |
| Max. temp. mantel | tot 200°C |
| Manteldiameter | 80–508 mm |
| Buismateriaal | RVS AISI 304 / 316 |
| Certificeringen | PED · ASME · PZH |
