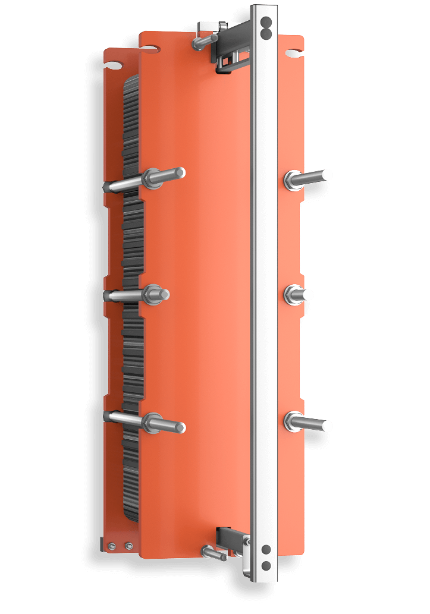

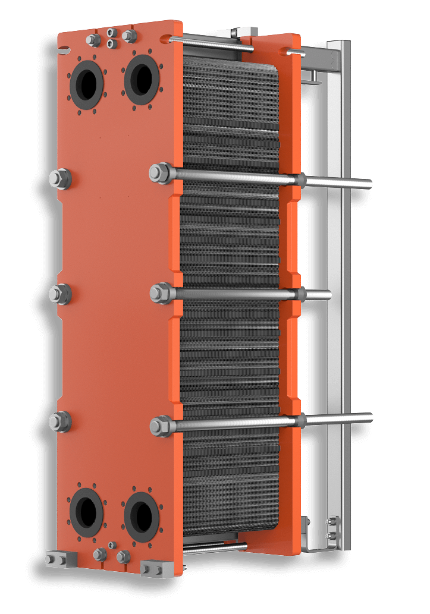

1. Platenwisselaars met pakkingen
Platenwarmtewisselaars met pakkingen. worden toegepast in: HVAC-installaties, stadsverwarming, koelsystemen, voedingsindustrie, zwembadinstallaties, energiecentrales, datacenter koeling, industriële processen en olie-koeling.
Constructie
Platen: De verwarmingsplaten zijn verkrijgbaar in roestvast staal (304L, 316L, 254SMO), Hastelloy C276 of titanium. De innovatieve plaat-ribbeling verhoogt de turbulentie in de doorstroming, wat leidt tot een verbeterd warmteoverdrachtsrendement en verminderde aanslibbing.
Frame: Het frame is uitgevoerd in koolstofstaal met een duurzame poeder- of spuitcoating (standaard corrosieklasse C3, hogere klassen tot C5 op aanvraag). In grotere uitvoeringen zijn metalen rollers gemonteerd voor het eenvoudig verschuiven van de achterste plaat, wat onderhoud aanzienlijk versnelt.
Pakkingen: De pakkingen zijn verkrijgbaar in NBR HT, EPDM HT, EPDM HTX en FKM G. Montage vindt plaats via het gepatenteerde hybride pakking-montagessysteem (lock-in of lock-on methode).
Aansluitingen: Schroefdraad- of flensaansluitingen in RVS of titanium. Aansluitingen van G1¼” t/m G2″ (schroefdraad) en DN80 t/m DN350 (flens).
Uitvoeringen:
- enkelvoudige doorstroming (single-pass)
- meervoudige doorstroming (multi-pass)
- sanitaire uitvoering (RVS frame)
- dubbelwandige uitvoering
| Parameter | Specificatie |
|---|---|
| Normen | PED 2014/68/EU of ASME Sec VIII Div.1 |
| Max. ontwerpdruk | 30 bar |
| Max. ontwerptemperatuur | 170°C |
| Plaatmateriaal | RVS 304L, 316L, 254SMO · Hastelloy C276 · Titanium |
| Pakkingmateriaal | NBR HT · EPDM HT/HTX · FKM G |
| Aansluitgroottes | DN32 t/m DN350 |
| Certificeringen | PED · ASME · AHRI |

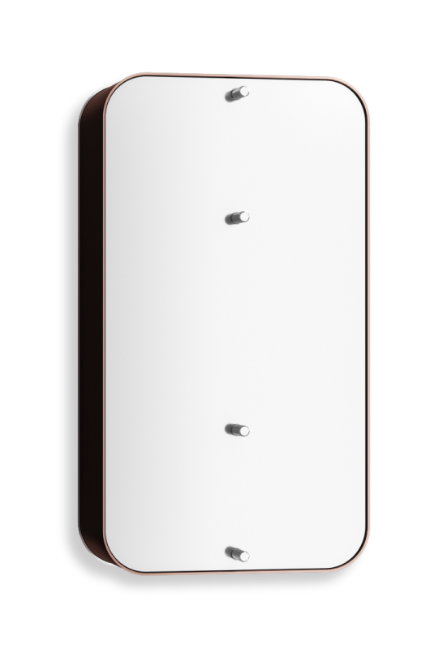

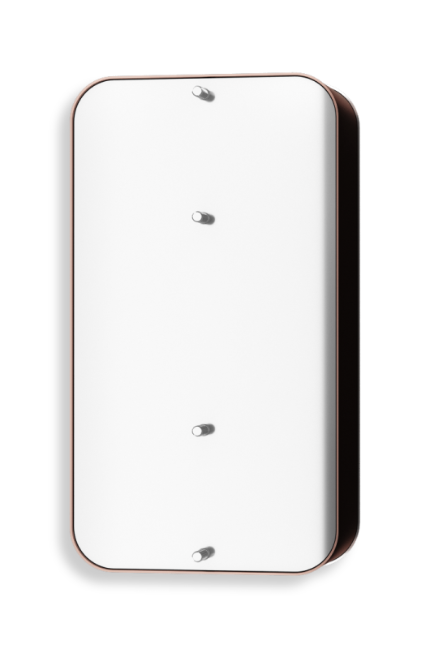

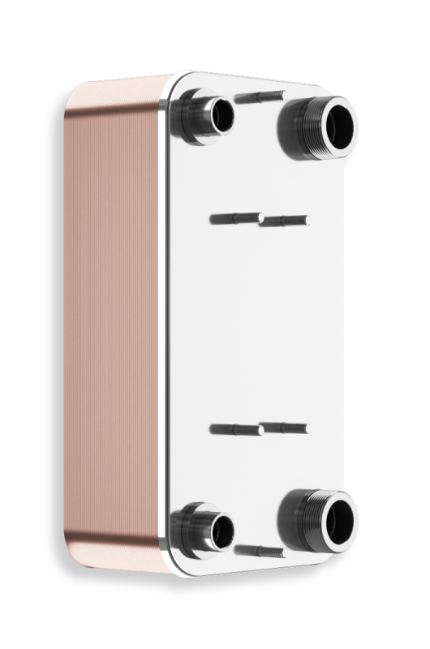

2. Gesoldeerde platenwisselaars
Platen: De warmtewisselaar is opgebouwd uit geperste roestvaststalen platen met een speciaal geoptimaliseerd ribbelpatroon. Deze aangepaste corrugatiegeometrie zorgt voor een hoge warmteoverdrachtscoëfficiënt en een gelijkmatige verdeling van het medium over het volledige warmtewisseloppervlak.
Constructie: De R-serie is een compact gesoldeerde platenwarmtewisselaar zonder pakkingen of frame. Dankzij de robuuste en ruimtebesparende constructie is de warmtewisselaar ideaal voor integratie in warmtepompen, koelinstallaties en andere HVAC systemen waar betrouwbaarheid en een compacte bouwvorm essentieel zijn.
Soldeermateriaal: Verkrijgbaar met koper- of roestvaststalen LUNA-soldeerverbindingen, afhankelijk van de toepassing, het gebruikte koudemiddel en de procesomstandigheden.
Koudemiddelverdeling: Uitgerust met het gepatenteerde Refrigerant Distribution System (RDS). Dit systeem zorgt voor een optimale en gelijkmatige verdeling van het koudemiddel over alle verdampingskanalen, vermindert oververhittingsschommelingen en maximaliseert het rendement van de warmtewisselaar.
Bedrijfsdruk: Ontworpen voor toepassingen met moderne koudemiddelen en geschikt voor werkdrukken tot maximaal 45 bar.
Uitvoeringen:
Verdamper voor koel- en warmtepompsystemen
Condensor voor koelmiddelen en HVAC-installaties
Uitvoering met koper-soldeerverbinding
Uitvoering met RVS LUNA-soldeerverbinding
Met geïntegreerd RDS-koudemiddelverdelingssysteem
Geschikt voor moderne koudemiddelen
Compacte uitvoering voor HVAC-R toepassingen
Hoge weerstand tegen ijsvorming (frosting)
